Пневматичні циліндри та їхнє значення в автомобільній галузі
Автомобільна промисловість — це поєднання точності, інновацій і автоматизації. У сучасних виробничих процесах навіть найменші деталі можуть суттєво вплинути на якість і швидкість складання. Одним із таких елементів є пневматичні циліндри — пристрої, що перетворюють енергію стисненого повітря у механічний рух. Вони забезпечують роботу роботизованих систем, маніпуляторів, пресів, затискачів і транспортерів на кожному етапі виробництва автомобіля — від зварювання кузова до монтажу інтер’єру.
Саме завдяки пневматиці конвеєри працюють плавно, швидко та з мінімальним споживанням енергії. Якщо ви хочете розібратися, як пневмоциліндри допомагають підвищувати ефективність і точність у машинобудуванні, детальніше ознайомтесь із прикладами рішень на сайті ПНЕВМАТ.
Що таке пневматичний циліндр і як він працює

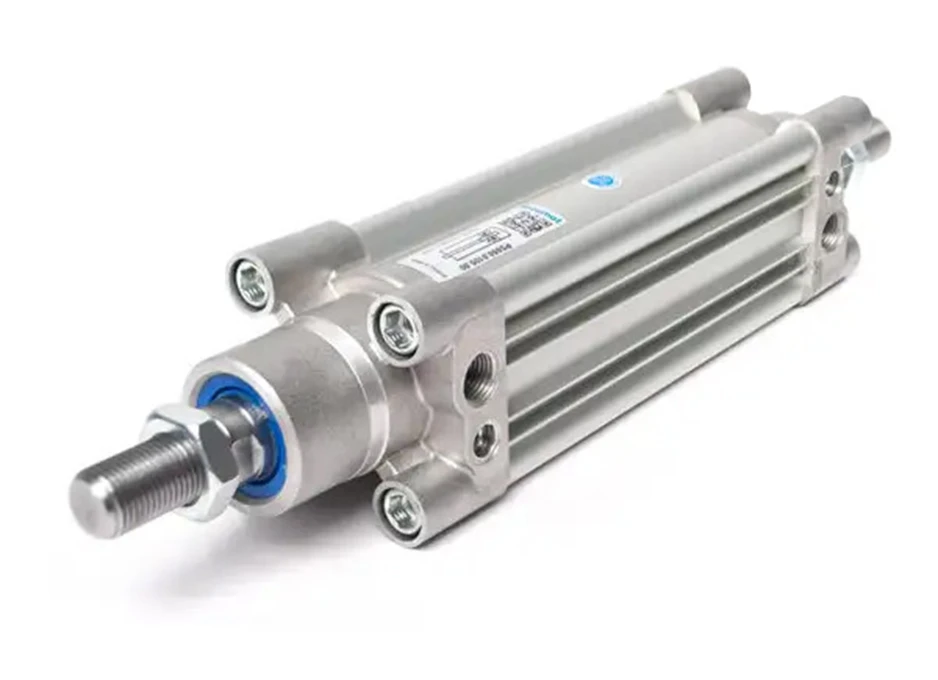

Пневматичний циліндр — це пристрій, який перетворює енергію стисненого повітря на механічний рух. Усередині корпусу знаходиться поршень, що рухається під дією тиску повітря. Коли повітря подається в одну камеру, воно штовхає поршень уперед, створюючи поступальний або обертовий рух.
Основна перевага таких пристроїв — простота, безпечність та відсутність необхідності в мастилі або складних гідравлічних рідинах. При тиску 6 бар (типове робоче середовище) пневмоциліндр може створювати силу понад 1000 Н, що достатньо для виконання більшості механічних операцій на автомобільному заводі.
Роль пневмоциліндрів у виробництві автомобілів
Пневматичні циліндри використовуються практично на кожному етапі складання автомобіля:
- Зварювальні лінії. Пневмоциліндри притискають деталі під час зварювання, забезпечуючи точне позиціонування.
- Фарбувальні цехи. Вони контролюють відкривання й закривання клапанів подачі фарби, регулюють рух розпилювачів.
- Монтаж дверей, капотів і сидінь. Завдяки пневмоциліндрам відбувається плавне встановлення та фіксація елементів.
- Пакувальні станції. Циліндри використовуються для піднімання, притискання або переміщення готових компонентів.
Також у системах тестування автомобілів пневмоциліндри виконують функції імітації руху — наприклад, натискання педалі гальма чи перевірки амортизаторів.
Типи пневматичних циліндрів, що застосовуються в автопромі
| Тип циліндра | Особливості | Типові параметри | Сфера застосування |
| Односторонньої дії | Працює в один бік, повертається пружиною | Хід до 100 мм, тиск 2–8 бар | Легкі операції, фіксація деталей |
| Двосторонньої дії | Рух у двох напрямках завдяки подачі повітря з обох сторін | Хід до 500 мм, тиск 4–10 бар | Автоматизовані маніпуляції, конвеєри |
| Компактні | Малі розміри, висока сила на короткому ході | Діаметр 16–63 мм | Робота в обмеженому просторі |
| Багатопозиційні | Декілька фіксованих положень поршня | Хід до 200 мм | Маніпулятори, позиціонування |
| Безштокові (лінійні) | Передають рух через каретку без штока | Хід до 2000 мм | Переміщення панелей, склопакетів |
| Поворотні | Забезпечують кутовий рух (0–360°) | Крутний момент 0,5–100 Н·м | Автоматичне складання деталей |
Переваги пневмоциліндрів у порівнянні з іншими приводами
| Критерій | Пневмоциліндр | Гідроциліндр | Електропривід |
| Робоче середовище | Стиснене повітря | Масло | Електрика |
| Швидкість реакції | Дуже висока | Середня | Висока |
| Безпечність | Висока (без рідин і ризику витоку) | Низька при пошкодженні шлангів | Середня |
| Вартість обслуговування | Низька | Висока | Висока |
| Температурний діапазон | –20…+80 °C | –10…+120 °C | –10…+50 °C |
| Простота конструкції | Висока | Середня | Складна |
| Екологічність | Без мастил і викидів | Ризик витоку оливи | Енергозалежність |
Таким чином, пневмоциліндри ідеально підходять для виробничих умов, де потрібна надійність, швидкість і точність без значних експлуатаційних витрат.
Приклад із практики: модернізація зварювальної лінії
На одному з заводів у Запоріжжі було проведено модернізацію старої зварювальної лінії. Механічні приводи замінили на пневмоциліндри ISO 15552 із діаметром поршня 80 мм і ходом 200 мм.
Результати:
- швидкість циклу збільшилась із 3,8 до 2,5 секунд;
- енергоспоживання скоротилося на 18 %;
- точність позиціонування покращилася на 12 %;
- технічне обслуговування стало у 2 рази дешевшим.
Цей приклад наочно показує, як перехід на пневматичні системи підвищує продуктивність без значних капітальних інвестицій.
Вплив пневмоциліндрів на якість та ефективність автомобілебудування
- Автоматизація процесів. Вони забезпечують точне повторення рухів, що мінімізує людський фактор.
- Зменшення простоїв. Завдяки простоті конструкції пневмоциліндри рідко виходять з ладу.
- Підвищення точності. Регулювання тиску дозволяє контролювати силу і швидкість руху з високою точністю.
- Безпека персоналу. У разі розгерметизації повітря просто виходить, не створюючи небезпеки, як у випадку з гідросистемами.
- Енергоефективність. Повітря — відновлюване середовище, що не потребує утилізації або очищення.
Сучасні тенденції в пневмоавтоматизації
Сьогодні пневматичні системи стають «розумними». Нові покоління циліндрів оснащуються:
- сенсорами положення поршня для точного контролю;
- енергоощадними клапанами, що знижують споживання повітря до 20 %;
- інтерфейсами IO-Link, які дозволяють інтегрувати пневмосистему у мережу керування Smart Factory.
В автомобільному виробництві це означає можливість повної синхронізації пневматичних механізмів із роботизованими руками, камерами контролю якості та системами штучного інтелекту.
Цифри, що говорять самі за себе
- Частка пневмоциліндрів у виробничому обладнанні автозаводів — понад 60 %.
- Середній термін служби промислового циліндра — 8–10 років.
- Зниження витрат на технічне обслуговування після переходу на пневматику — до 40 %.
- Середня сила, яку створює один циліндр — від 50 до 2500 Н.
Висновок
Пневматичні циліндри — це серце автоматизації автомобільного виробництва. Вони забезпечують стабільну роботу конвеєрів, точність зварювальних і монтажних процесів, а також підвищують безпечність праці.
Їх простота, ефективність і екологічність роблять пневматику незамінною у сучасній автомобільній інженерії.
Якщо ви шукаєте перевірені рішення для автоматизації — ПНЕВМАТ пропонує широкий вибір пневмоциліндрів та супутніх компонентів для будь-яких галузей промисловості.
